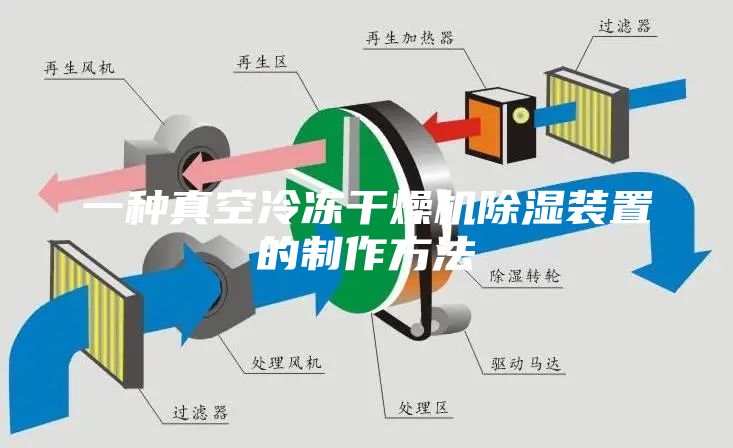

（一種真空冷凍干燥機除濕裝置的制作方法）
本實用新型是一種真空冷凍干燥機除濕裝置，屬于干燥機除濕裝置技術領域。
背景技術：
真空冷凍干燥機常用于高檔原料藥，中藥飲片，生物，野生蔬菜，脫水蔬菜、食品、水果、化工、藥物中間體等物料的干燥，真空冷凍干燥機由制冷系統，真空系統，加熱系統，排濕系統等組成，排濕系統常采用冷阱結構。鐘罩型凍干機凍干腔和冷阱為分立的上下結構，大部分實驗型凍干機都為鐘罩型，其結構簡單、造價低、適用范圍廣。
現有技術公開了申請號為：.X的一種真空冷凍干燥機除濕裝置，包括除濕裝置主體，其特征在于：所述的除濕裝置主體設置為呈W形連接成一體的兩個環形主體；所述兩個環形主體最外側的上端還通過螺栓、螺帽連接有蓋板；所述兩個環形主體的內部各設置有一個環形擋板，但是該現有技術采用單一環形處理，對于壓縮空氣里的水分處理不夠，導致除濕效果不理想。
技術實現要素：
針對現有技術存在的不足，本實用新型目的是提供一種真空冷凍干燥機除濕裝置，以解決的現有技術采用單一環形處理，對于壓縮空氣里的水分處理不夠，導致除濕效果不理想的問題。
為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種真空冷凍干燥機除濕裝置，其結構包括進料管道、真空料斗、連接盤、吸附除濕罐、電控盒、連接通道、安裝板、出料口、防護罩殼、輪子、檢修口、空氣壓縮箱、拉環、通氣管、真空盒，所述進料管道的右端嵌入安裝于真空料斗上，所述連接盤的底端與吸附除濕罐的頂端相連接，所述吸附除濕罐的左側面上設有電控盒，所述連接通道的底端與安裝板的上表面相焊接，所述出料口的頂端與安裝板的下表面相連接，所述輪子的頂端嵌入安裝于防護罩殼的下表面，所述空氣壓縮箱的正表面設有檢修口，所述拉環的底端與防護罩殼的上表面相焊接，所述通氣管的一端嵌入安裝于空氣壓縮箱的內部，所述真空盒的頂端與真空料斗的底端相接通，所述吸附除濕罐包括初效濾網、罐體、冷卻層、除濕轉輪、分子篩吸附層、支撐軸、冷卻管道、蒸發層，所述初效濾網的兩端與罐體的內表面相黏合，所述冷卻管道嵌入安裝于冷卻層的內部，所述除濕轉輪的內部設有支撐軸，所述分子篩吸附層的兩端與罐體的內表面相連接，所述罐體的內部設有支撐軸，所述冷卻層的外表面與罐體的內表面相黏合，所述蒸發層的兩端與罐體的內表面相連接，所述罐體的內部設有除濕轉輪，所述通氣管的一端嵌入安裝于罐體上。
進一步地，所述防護罩殼與空氣壓縮箱的左端相連接。
進一步地，所述吸附除濕罐的底端與連接通道的頂端相接通。
進一步地，所述通氣管的一端嵌入安裝于連接盤上。
進一步地，所述安裝板為長方體結構。
進一步地，所述拉環由鐵制成，鐵具有硬度大和延展性好。
進一步地，所述安裝板長為10cm，寬為8cm，高為2cm。
有益效果
本實用新型一種真空冷凍干燥機除濕裝置，結構上設有吸附除濕罐，在使用該干燥機除濕裝置時，通過真空料斗與空氣壓縮箱的作用下，對罐體內的空氣進行減壓形成類似真空的狀態，所需處理的物料先通過初效濾網與蒸發層，而冷卻層經過冷卻管道的制冷作用對物料進行低溫處理，后經過除濕轉輪，最后在通過分子篩吸附層，用來吸附壓縮空氣中的飽和水蒸汽，可輕易的將水分子吸附在分子篩顆粒內，這樣通過吸附除濕的裝置，降低壓縮空氣中的水分，使除濕效果更好。
附圖說明
通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：
圖1為本實用新型一種真空冷凍干燥機除濕裝置的結構示意圖；
圖2為本實用新型一種吸附除濕罐的正視剖面結構示意圖。
圖中：進料管道-1、真空料斗-2、連接盤-3、吸附除濕罐-4、電控盒-5、連接通道-6、安裝板-7、出料口-8、防護罩殼-9、輪子-10、檢修口-11、空氣壓縮箱-12、拉環-13、通氣管-14、真空盒-15、初效濾網-401、罐體-402、冷卻層-403、除濕轉輪-404、分子篩吸附層-405、支撐軸-406、冷卻管道-407、蒸發層-408。
具體實施方式
為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。
請參閱圖1、圖2，本實用新型提供一種真空冷凍干燥機除濕裝置技術方案：其結構包括進料管道1、真空料斗2、連接盤3、吸附除濕罐4、電控盒5、連接通道6、安裝板7、出料口8、防護罩殼9、輪子10、檢修口11、空氣壓縮箱12、拉環13、通氣管14、真空盒15，所述進料管道1的右端嵌入安裝于真空料斗2上，所述連接盤3的底端與吸附除濕罐4的頂端相連接，所述吸附除濕罐4的左側面上設有電控盒5，所述連接通道6的底端與安裝板7的上表面相焊接，所述出料口8的頂端與安裝板7的下表面相連接，所述輪子10的頂端嵌入安裝于防護罩殼9的下表面，所述空氣壓縮箱12的正表面設有檢修口11，所述拉環13的底端與防護罩殼9的上表面相焊接，所述通氣管14的一端嵌入安裝于空氣壓縮箱12的內部，所述真空盒15的頂端與真空料斗2的底端相接通，所述吸附除濕罐4包括初效濾網401、罐體402、冷卻層403、除濕轉輪404、分子篩吸附層405、支撐軸406、冷卻管道407、蒸發層408，所述初效濾網401的兩端與罐體402的內表面相黏合，所述冷卻管道407嵌入安裝于冷卻層403的內部，所述除濕轉輪404的內部設有支撐軸406，所述分子篩吸附層405的兩端與罐體402的內表面相連接，所述罐體402的內部設有支撐軸406，所述冷卻層403的外表面與罐體402的內表面相黏合，所述蒸發層408的兩端與罐體402的內表面相連接，所述罐體402的內部設有除濕轉輪404，所述通氣管14的一端嵌入安裝于罐體402上，所述防護罩殼9與空氣壓縮箱12的左端相連接，所述吸附除濕罐4的底端與連接通道6的頂端相接通，所述通氣管14的一端嵌入安裝于連接盤3上，所述安裝板7為長方體結構，所述拉環13由鐵制成，鐵具有硬度大和延展性好，所述安裝板7長為10cm，寬為8cm，高為2cm。
本專利所說的輪子10是用不同材料制成的圓形滾動物體，簡單來說，它包括輪子的外圈、與外圈相連接的輻條和中心軸，透過滾動，輪子可以大大的減少與接觸面的磨擦系數，如果配上軸，即成為車的最主要構成部份，輪子在交通運輸中非常有用，是人類的重要發明之一，所述初效濾網401簡稱濾網，是由不同網目的金屬絲網加工而成，其作用是過濾熔融料流和增加料流阻力，借以濾去機械雜質和提高混煉或塑化的效果，具有耐酸、耐堿、耐溫、耐磨等性能；主要用于礦業、石油、化工、食品、醫藥、機械制造等行業，過濾網分為紡織纖維過濾網和金屬過濾網。安裝過濾網的機器稱為過濾器，用來過濾自然水和食物等。
在進行使用時，結構上設有吸附除濕罐4，在使用該干燥機除濕裝置時，通過真空料斗2與空氣壓縮箱12的作用下，對罐體402內的空氣進行減壓形成類似真空的狀態，所需處理的物料先通過初效濾網401與蒸發層408，而冷卻層403經過冷卻管道407的制冷作用對物料進行低溫處理，后經過除濕轉輪404，最后在通過分子篩吸附層405，用來吸附壓縮空氣中的飽和水蒸汽，可輕易的將水分子吸附在分子篩顆粒內。
本實用新型解決現有技術采用單一環形處理對于壓縮空氣里的水分處理不夠，導致除濕效果不理想的問題，本實用新型通過上述部件的互相組合，結構上設有吸附除濕罐，在使用該干燥機除濕裝置時，通過真空料斗與空氣壓縮箱的作用下，對罐體內的空氣進行減壓形成類似真空的狀態，所需處理的物料先通過初效濾網與蒸發層，而冷卻層經過冷卻管道的制冷作用對物料進行低溫處理，后經過除濕轉輪，最后在通過分子篩吸附層，用來吸附壓縮空氣中的飽和水蒸汽，可輕易的將水分子吸附在分子篩顆粒內，這樣通過吸附除濕的裝置，降低壓縮空氣中的水分，使除濕效果更好，具體如下所述:
所述吸附除濕罐4包括初效濾網401、罐體402、冷卻層403、除濕轉輪404、分子篩吸附層405、支撐軸406、冷卻管道407、蒸發層408，所述初效濾網401的兩端與罐體402的內表面相黏合，所述冷卻管道407嵌入安裝于冷卻層403的內部，所述除濕轉輪404的內部設有支撐軸406，所述分子篩吸附層405的兩端與罐體402的內表面相連接，所述罐體402的內部設有支撐軸406，所述冷卻層403的外表面與罐體402的內表面相黏合，所述蒸發層408的兩端與罐體402的內表面相連接，所述罐體402的內部設有除濕轉輪404，所述通氣管14的一端嵌入安裝于罐體402上。
以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
<
<
<
<
<
<
<
<
<
<
<
<
