（除濕機的露點控制方法、控制器、除濕機及存儲介質與流程）

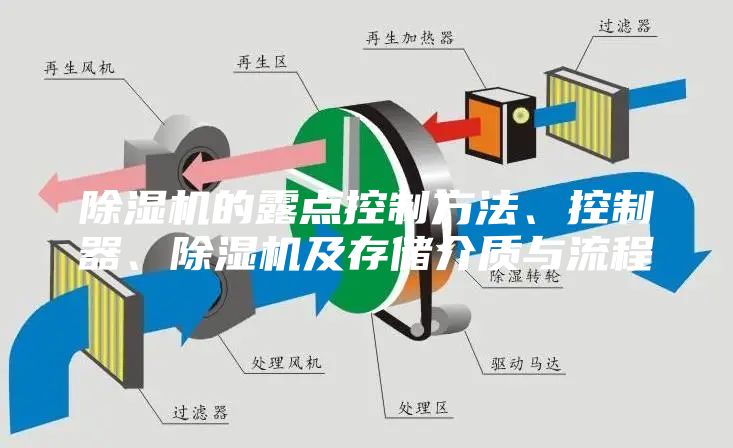

　　1.本發明涉及除濕機技術領域，特別涉及一種除濕機的露點控制方法、控制器、除濕機及存儲介質。背景技術：2.除濕機內設有蜂巢轉輪，蜂窩轉輪的轉芯的主要材料為高比表面積的吸附材料，可以吸附空氣中的水蒸氣，吸附飽和后的吸附材料需要進行脫附再生后方能再次用于吸附除濕。通過將空氣流經蜂巢轉輪的除濕區，進而轉芯能夠吸附空氣中的水蒸氣，而后轉芯旋轉至再生區，加熱器對新風空氣進行加熱，加熱后的新風空氣通過再生區時能夠去除轉芯上的水分，從而使轉芯再生。但，由于制造誤差及使用環境的影響，轉芯在再生區的再生效果會受到影響，進而降低了除濕機的除濕效果，此時，為了保證對除濕機的除濕效果，需要增強加熱器的功率，相應的增加了除濕機的能耗。技術實現要素：3.本發明的目的在于至少解決現有技術中存在的技術問題之一，本發明提供一種除濕機的露點控制方法、控制器、除濕機及存儲介質，不但能夠保證除濕機對空氣的除濕效果，還能夠降低能耗。4.根據本發明第一方面實施例提供的除濕機的露點控制方法，除濕機包括蜂巢轉輪、電機和加熱器，蜂巢轉輪內設有再生區、除濕區和冷卻區，電機的輸出端與蜂巢轉輪的轉芯連接，加熱器設于再生區的進風口，除濕區排出的空氣部分進入冷卻區；5.露點控制方法包括：6.獲取再生區的實際溫度，并根據實際溫度調節加熱器的輸出功率，以使實際溫度達到預設溫度；7.獲取冷卻區排出氣體的實際濕度，并根據實際濕度調節電機的轉速，以使實際濕度小于或等于預設濕度；8.獲取除濕區排出氣體的實際露點溫度，并根據實際露點溫度調節加熱器的輸出功率，以使實際露點溫度達到預設露點溫度。9.本發明第一方面實施例所述的除濕機的露點控制方法至少具有以下有益效果：電機能夠驅動轉芯旋轉，以使轉芯的每一部分均能循環經過除濕區、再生區和冷卻區；空氣在被冷卻區排出前，先經過除濕區進行初次除濕，再經過冷卻區進行二次除濕，進而當轉芯在再生區再生效果未達標時，冷卻區對空氣的除濕效果差，此時冷卻區排出的空氣的實際濕度大于預設濕度，通過調節電機的轉速，進而能夠降低轉芯的轉速，以提高轉芯在再生區的經過時間，進而能夠提高再生區的轉芯的再生效果，相應的，增加了轉芯在冷卻區對水分的吸附效果，當轉芯于再生區的再生效果滿足要求，相應的，冷卻區排出的空氣的實際濕度小于或等于預設濕度；同時，降低轉芯的轉速以提高轉芯于再生區的再生效果，能夠提高除濕機的除濕效果，使得加熱器輸出較小的輸出功率，便能使除濕區排出的空氣的實際露點溫度達到預設露點溫度，進而降低除濕機的能耗。10.根據本發明第一方面實施例所述的露點控制方法，根據實際溫度調節加熱器的輸出功率，以使實際溫度達到預設溫度，包括：11.獲取再生區的實際溫度；12.若實際溫度小于預設溫度，則增加加熱器的輸出功率，直至實際溫度升高至預設溫度；13.若實際溫度大于預設溫度，則降低加熱器的輸出功率，直至實際溫度降低至預設溫度。14.根據本發明第一方面實施例所述的露點控制方法，根據實際濕度調節電機的轉速，以使實際濕度小于或等于預設濕度，包括：15.獲取冷卻區排出氣體的實際濕度；16.若實際濕度大于預設濕度，則降低電機的轉速，直至實際濕度降低至預設濕度；17.若實際濕度小于或等于預設濕度，保持電機的轉速不變。18.根據本發明第一方面實施例所述的露點控制方法，調節加熱器的輸出功率，以使除濕區的出風口的露點溫度達到預設露點溫度，包括：19.獲取除濕區排出氣體的實際露點溫度；20.若實際露點溫度低于預設露點溫度，則降低加熱器的輸出功率，直至實際露點溫度升高至預設露點溫度；21.若實際露點溫度高于預設露點溫度，則增加加熱器的輸出功率，直至實際露點溫度降低至預設露點溫度。22.根據本發明第二方面實施例所述的控制器，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，處理器處理計算機程序時實現如本發明第一方面實施例所述的除濕機的露點控制方法。23.根據本發明第三方面實施例所述的除濕機，包括本發明第二方面實施例所述的控制器。24.根據本發明第三方面實施例所述的除濕機，還包括蜂巢轉輪、電機、加熱器和傳輸組件，控制器分別與電機和加熱器通信，蜂巢轉輪內設有再生區、除濕區和冷卻區，電機的輸出端與蜂巢轉輪的轉芯連接，加熱器設于再生區的進風口，傳輸組件與蜂巢轉輪連接，且用于將除濕區除濕后的空氣分別導向冷卻區和加工區，加工區內放置有待干燥的工件。25.根據本發明第三方面實施例所述的除濕機，再生區的進風口設有溫度傳感器，除濕區的出風口設有露點傳感器，冷卻區的出風口設有濕度傳感器，溫度傳感器、露點傳感器和濕度傳感器分別與控制器電連接。26.根據本發明第三方面實施例所述的除濕機，傳輸組件包括風管，風管包括第一接口、第二接口和第三接口，第一接口與除濕區的出風口連通，第二接口與冷卻區的進風口連通，第三接口與加工區的進風口連通。27.根據本發明第四方面實施例所述的計算機可讀存儲介質，存儲有計算機可執行指令，計算機可執行指令用于執行如本發明第一方面實施例所述的除濕機的露點控制方法。28.本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。附圖說明29.下面結合附圖和實施例對本發明進一步地說明；30.圖1為本發明一個實施例的用于執行除濕機的露點控制方法的系統架構平臺的示意圖；31.圖2為本發明一個實施例的除濕機的結構示意圖；32.圖3為本發明一個實施例的除濕機的露點控制方法的流程圖；33.圖4為本發明一個實施例的根據實際溫度調節加熱器的輸出功率的流程圖；34.圖5為本發明一個實施例的根據實際濕度調節電機轉速的流程圖；35.圖6為本發明一個實施例的根據實際露點溫度調節加熱器的輸出功率的流程圖。36.附圖標記：37.蜂巢轉輪100；除濕區110；再生區120；冷卻區130；38.電機200；加熱器210；干燥風機220；再生風機230；干燥過濾器240；再生過濾器250；露點傳感器260；濕度傳感器270；39.系統架構平臺300；處理器310；存儲器320；總線330。具體實施方式40.本部分將詳細描述本發明的具體實施例，本發明之較佳實施例在附圖中示出，附圖的作用在于用圖形補充說明書文字部分的描述，使人能夠直觀地、形象地理解本發明的每個技術特征和整體技術方案，但其不能理解為對本發明保護范圍的限制。41.在本發明的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。42.在本發明的描述中，若干的含義是一個或者多個，多個的含義是兩個以上，大于、小于、超過等理解為不包括本數，以上、以下、以內等理解為包括本數。如果有描述到第一、第二只是用于區分技術特征為目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量或者隱含指明所指示的技術特征的先后關系。43.本發明的描述中，除非另有明確的限定，設置、安裝、連接等詞語應做廣義理解，所屬技術領域技術人員可以結合技術方案的具體內容合理確定上述詞語在本發明中的具體含義。44.下面結合附圖對本發明的實施例進行詳細說明。45.如圖1所示，圖1是本發明一個實施例提供的用于執行除濕機的露點控制方法的系統架構平臺的示意圖。46.本發明實施例的系統架構平臺300包括一個或多個處理器310和存儲器320，圖1中以一個處理器310及一個存儲器320為例。47.處理器310和存儲器320可以通過總線330或者其他方式連接，圖1中以通過總線330連接為例。48.存儲器320作為一種非暫態計算機可讀存儲介質，可用于存儲非暫態軟件程序以及非暫態性計算機可執行程序。此外，存儲器320可以包括高速隨機存取存儲器，還可以包括非暫態存儲器，例如至少一個磁盤存儲器件、閃存器件、或其他非暫態固態存儲器件。在一些實施方式中，存儲器320可選包括相對于處理器310遠程設置的存儲器320，這些遠程存儲器可以通過網絡連接至該系統架構平臺300。上述網絡的實例包括但不限于互聯網、企業內部網、局域網、移動通信網及其組合。49.本領域技術人員可以理解，圖1中示出的裝置結構并不構成對系統架構平臺300的限定，可以包括比圖示更多或更少的部件，或者組合某些部件，或者不同的部件布置。50.在圖1所示的系統架構平臺300中，處理器310可以用于調用存儲器320中儲存的除濕機的控制程序，從而實現除濕機的露點控制方法。51.基于上述系統架構平臺300的硬件結構，提出本發明的除濕機的各個實施例。52.參考圖2，根據本發明的除濕機，包括有蜂巢轉輪100、加熱器210、電機200、再生風機230、干燥風機220、傳輸組件和控制器，控制器分別與加熱器210和電機200通信，蜂巢轉輪100內設有除濕區110、再生區120和冷卻區130，蜂巢轉輪100包括轉芯，轉芯與電機200的輸出端連接，進而在電機200的驅動下，轉芯能夠旋轉，以使轉芯的每一部分均能夠循環經過除濕區110、再生區120和冷卻區130，傳輸組件與蜂巢轉輪100連接，并用于將除濕區110內的第一空氣分別導向加工區和冷卻區130，加工區內放置有待干燥的工件。干燥風機220將待除濕的第一空氣吹入除濕區110，在除濕區110內，轉芯對第一空氣中的水分進行吸附，除濕后的第一空氣從除濕區110的出口排出，除濕后的第一空氣部分用于對加工區的產品進行干燥，部分進入冷卻區130，在冷卻區130內，第一空氣能夠?qū)D(zhuǎn)芯進行降溫處理，同時轉芯能夠?qū)Φ谝豢諝膺M行二次吸濕；再生風機230吹出的第二空氣經加熱器210加熱后進入再生區120，再生區120內，第二空氣對吸附飽和的轉芯進行水分脫附處理，而后，飽含水分的第二空氣從再生區120的出口排出。53.進一步的，參考圖2，為了防止空氣中的雜質附著在轉芯上，在干燥風機220前可以安裝干燥過濾器240，以對進入干燥風機220的第一空氣進行過濾處理，冷卻區130排出的第一空氣能夠通過干燥風機220再次進入除濕區110；在再生風機230前可以安裝再生過濾器250，以對進入再生風機230的第二空氣進行過濾處理。54.在本發明的一些實施例中，參考圖2，再生區120的進風口設有溫度傳感器，除濕區110的出風口設有露點傳感器260，冷卻區130的出風口設有濕度傳感器270，溫度傳感器、露點傳感器260和濕度傳感器270分別與控制器電連接，溫度傳感器用于檢測再生區120內的溫度，露點傳感器260用于檢測除濕區110排出的第一空氣的露點溫度，濕度傳感器270用于檢測冷卻區130排出的第一空氣的濕度。55.在本發明的一些實施例中，傳輸組件包括風管，風管包括第一接口、第二接口和第三接口，第一接口與除濕區110的出風口連通，第二接口與冷卻區130的進風口連通，第三接口與加工區的進風口連通。進而，通過風管，除濕區110排出的第一空氣能夠部分進入加工區給工件進行干燥處理，而部分第一空氣進入冷卻區130內。56.參照圖3，根據本發明實施例的除濕機的露點控制方法，包括但不限于以下步驟：57.s100：獲取再生區120的實際溫度，并根據實際溫度調節加熱器210的輸出功率，以使實際溫度達到預設溫度；58.可以理解的是，由于加工誤差及環境的影響，轉芯于再生區120內的再生效果會受到影響，在轉芯原有的轉速下，轉芯于再生區120的再生時間可能會過短，使得轉芯于再生區120的再生不完全，從而會降低除濕機的除濕效果；再生區120的溫度能夠影響轉芯的再生效果，將再生區120的溫度調整至預設溫度，能夠避免再生區120的溫度對轉芯的再生效果造成影響。59.具體的，預設溫度可以為180℃。60.s200：獲取冷卻區130排出氣體的實際濕度，并根據實際濕度調節電機200的轉速，以使實際濕度小于或等于預設濕度；61.可以理解的是，調節電機200的轉速以控制轉芯的轉速，以延長再生區120的轉芯的再生時間，以提高轉芯于再生區120內的再生效果，進而提高除濕機的除濕效果，除濕區110排出的部分第一空氣會進入冷卻區130進行二次除濕，當轉芯于再生區120的再生效果達標時，冷卻區130排出的第一空氣的濕度也能夠達標，在再生區120處于預設溫度下，當除濕區110排出的空氣的濕度等于或小于預設濕度時，定義為轉芯于再生區120的再生效果達標。62.具體的，預設濕度為0.3％。63.s300：獲取除濕區110排出氣體的實際露點溫度，并根據實際露點溫度調節加熱器210的輸出功率，以使實際露點溫度達到預設露點溫度。64.可以理解的是，當再生區120的溫度達預設溫度，冷卻區130的出風口的濕度等于或小于預設濕度時，轉芯于再生區120內的再生效果滿足要求，能夠提高除濕機的除濕效果，進而在除濕區110的出風口的露點溫度達到預設露點溫度時，能夠降低加熱器210的輸出功率，從而降低了除濕機的能耗。65.在本發明的一些實施例中，參考圖4，步驟s100中，包括但不限于有以下步驟：66.s110：獲取再生區120的實際溫度；67.可以理解的是，在再生區120的進風口可以安裝有溫度傳感器，溫度傳感器與控制器電連接，溫度傳感器測量再生區120的實際溫度，接著，溫度傳感器將測量的實際溫度信息傳遞給控制器。68.s120：若實際溫度小于所述預設溫度，則增加加熱器210的輸出功率，直至實際溫度升高至預設溫度；69.可以理解的是，控制器內存儲有預設溫度信息，控制器將實際溫度信息與預設溫度信息進行比對，當實際溫度信息小于預設溫度信息時，控制器能夠控制加熱器210增加輸出功率，進而使再生區120內的溫度增加。70.s130：若實際溫度大于預設溫度，則降低加熱器210的輸出功率，直至實際溫度降低至預設溫度。71.可以理解的是，當實際溫度信息大于預設溫度信息時，控制器能夠控制加熱器210減小輸出功率，進而使再生區120內的溫度降低。72.在本發明的一些實施例中，參考圖5，步驟s200中，包括但不限于有以下步驟：73.s210：獲取除濕區110排出氣體的實際濕度；74.可以理解的是，在除濕區110的出風口安裝有濕度傳感器270，濕度傳感器270與控制器電連接，濕度傳感器270能夠檢測除濕區110出風口處氣體的實際濕度，并將實際濕度信息傳遞給控制器。75.s220：若實際濕度大于預設濕度，則降低電機200的轉速，直至實際濕度降低至預設濕度；76.可以理解的是，控制器能存儲有預設濕度信息，控制器能夠?qū)⒔邮盏膶嶋H濕度與預設濕度相對比，當實際濕度大于預設濕度時，判斷轉芯在再生區120內的再生效果不達標，進而控制器控制電機200降低轉速，以延長轉芯在再生區120的再生時間，進而提高轉芯在再生區120的再生效果，相應的，提高了轉芯在冷卻區130對氣體內水分的吸附效果，從而降低實際濕度；同時，降低電機200的轉速，能夠降低除濕機的能耗。77.s230：若實際濕度小于或等于預設濕度，保持電機200的轉速不變。78.可以理解的是，控制器能存儲有預設濕度信息，控制器能夠?qū)⒔邮盏膶嶋H濕度與預設濕度相對比，當實際濕度小于或等于預設濕度時，判斷轉芯在再生區120的再生效果已達標，進而控制器控制電機200以當前轉速繼續運行。79.在本發明的一些實施例中，參考圖6，步驟s300中，包括但不限于有以下步驟：80.s310：獲取除濕區110排出氣體的實際露點溫度；81.可以理解的是，在除濕區110的出風口安裝有露點傳感器260，露點傳感器260與控制器電連接；露點傳感器260能夠檢測除濕區110出風口處氣體的實際露點溫度，并將實際露點溫度信息傳遞給控制器。82.s320：若實際露點溫度低于預設露點溫度，則降低加熱器210的輸出功率，直至實際露點溫度升高至預設露點溫度。83.可以理解的是，控制器內存儲有預設露點溫度信息，控制器能夠?qū)⒙饵c傳感器260傳輸?shù)膶嶋H露點溫度與預設露點溫度進行對比，當實際露點溫度低于預設露點溫度時，控制器控制加熱器210降低輸出功率，進而使實際露點溫度升高至預設露點溫度。84.s330：若實際露點溫度高于預設露點溫度，則增加加熱器210的輸出功率，直至實際露點溫度降低至預設露點溫度。85.可以理解的是，當實際露點溫度高于預設露點溫度時，控制器控制加熱器210升高輸出功率，進而使實際露點溫度降低至預設露點溫度。86.基于上述除濕機的露點控制方法，下面分別提出本發明的控制器和計算機可讀存儲介質的各個實施例。87.本發明的一個實施例提供了一種控制器，控制器包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序；處理器和存儲器可以通過總線330或者其它方式連接。88.需要說明的是，本實施例中的控制器，可以包括如圖1所示實施例中的處理器和存儲器，兩者屬于相同的發明構思，因此兩者具有相同的實現原理以及有益效果，此處不再詳述。89.實現上述實施例的除濕機的露點控制方法所需的非暫態軟件程序以及指令存儲在存儲器中，當被處理器執行時，執行上述實施例的除濕機的露點控制方法。90.根據本發明實施例的技術方案，首先，本發明實施例通過調整加熱器210，以使再生區120的溫度達預設溫度，再通過檢測冷卻區130出風口處氣體的實際濕度，判斷轉芯在再生區120的再生效果是否達標，若轉芯于再生區120的再生效果未達標，則降低電機200的轉速，提高轉芯在再生區120的再生時間，以使轉芯于再生區120的再生效果達標，最后通過檢測除濕區110出風口處氣體的實際露點溫度，以判斷實際露點溫度是否達到預設露點溫度，若實際露點溫度未達到預設露點溫度，則調整加熱器210的輸出功率，以使實際露點溫度達到預設露點溫度。在本技術中，能夠使轉芯于再生區120的再生效果達標，相應的，降低了加熱器210的輸出功率，降低了電機200的轉速，在保證除濕機的除濕區110排出氣體的實際露點溫度達到預設露點溫度的同時，降低了整個除濕機的能耗。91.值得注意的是，由于本發明實施例的控制器能夠執行上述實施例的除濕機的露點控制方法，因此，本發明實施例的控制器的具體實施方式和技術效果，可以參照上述任一實施例的除濕機的露點控制方法的具體實施方式和技術效果。92.此外，本發明的一個實施例還提供了一種計算機的可讀存儲介質，該計算機可讀存儲介質存儲有計算機可執行指令，計算機可執行指令用于執行上述的除濕機的露點控制方法。示例性地，執行以上描述的圖3至圖6中的方法步驟。93.根據本發明實施例的技術方案，首先，本發明實施例通過調整加熱器210，以使再生區120的溫度達預設溫度，再通過檢測冷卻區130出風口處氣體的實際濕度，判斷轉芯在再生區120的再生效果是否達標，若轉芯于再生區120的再生效果未達標，則降低電機200的轉速，提高轉芯在再生區120的再生時間，以使轉芯于再生區120的再生效果達標，最后通過檢測除濕區110出風口處氣體的實際露點溫度，以判斷實際露點溫度是否達到預設露點溫度，若實際露點溫度未達到預設露點溫度，則調整加熱器210的輸出功率，以使實際露點溫度達到預設露點溫度。在本技術中，能夠使轉芯于再生區120的再生效果達標，相應的，降低了加熱器210的輸出功率，降低了電機200的轉速，在保證除濕機的除濕區110排出氣體的實際露點溫度達到預設露點溫度的同時，降低了整個除濕機的能耗。94.本領域普通技術人員可以理解，上文中所公開方法中的全部或某些步驟、系統可以被實施為軟件、固件、硬件及其適當?shù)慕M合。某些物理組件或所有物理組件可以被實施為由處理器，如中央處理器、數字信號處理器或微處理器執行的軟件，或者被實施為硬件，或者被實施為集成電路，如專用集成電路。這樣的軟件可以分布在計算機可讀介質上，計算機可讀介質可以包括計算機存儲介質(或非暫時性介質)和通信介質(或暫時性介質)。如本領域普通技術人員公知的，術語計算機存儲介質包括在用于存儲信息(諸如計算機可讀指令、數據結構、程序模塊或其他數據)的任何方法或技術中實施的易失性和非易失性、可移除和不可移除介質。計算機存儲介質包括但不限于ram、rom、eeprom、閃存或其他存儲器技術、cd-rom、數字多功能盤或其他光盤存儲、磁盒、磁帶、磁盤存儲或其他磁存儲裝置、或者可以用于存儲期望的信息并且可以被計算機訪問的任何其他的介質。此外，本領域普通技術人員公知的是，通信介質通常包括計算機可讀指令、數據結構、程序模塊或者諸如載波或其他傳輸機制之類的調制數據信號中的其他數據，并且可包括任何信息遞送介質。95.盡管已經示出和描述了本發明的實施例，本領域的普通技術人員可以理解：在不脫離本發明的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由權利要求及其等同物限定。
